6N16B 진공관

◆ 진공관및 오디오

이안김 2011. 9. 9. 16:16

해당 진공관은 다리가 선으로 주욱 나와있는 진공관의 후기에 만들어진관으로,

작은기기를 위해 만들어진 관입니다.

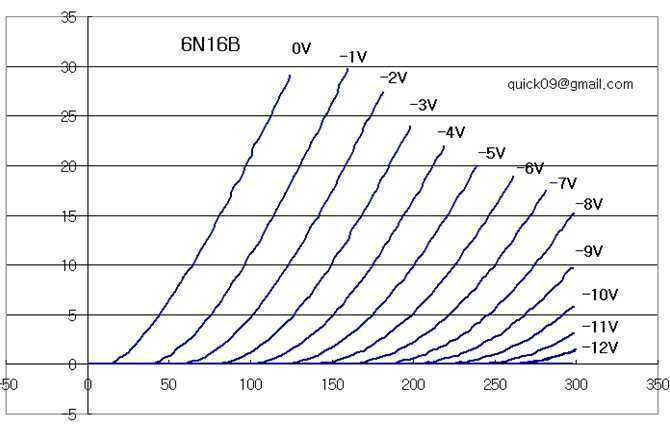

아래는 6N16B를 실측한 자료이다.

바이어스 0V가 정확하지 않아 좀 벌어진 그래프이지만, 실제로는-2V간격으로그래프를 보정해야 한다.

이문제로 측정기를 개선중에 있다.

6N16B는 3극관이 2개 들어있으며, 증폭도는 약 25 가량됩니다.

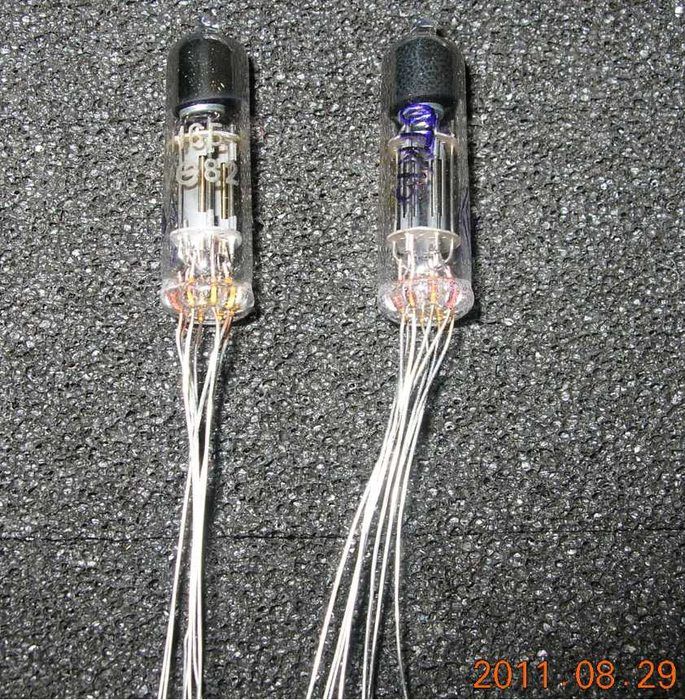

진공관의 모습은 사진과 같으며,실제로보면.. 어디가 1번인지 찾지 못해 솔직히 처음에는 당황스럽습니다.

그러나아래 규격집에 표기되어 있습니다. 진공관 바닥을 잘 보면 / 로표시되어 있습니다.

이쪽이 1번 핀입니다.

/ 를 표시로 좌우가 대칭이므로, 어느쪽이 1번이든 5번이든 상관이 없습니다.

그렇게 빙 둘러서 바닥에서 본상태에서의 핀번호 입니다.

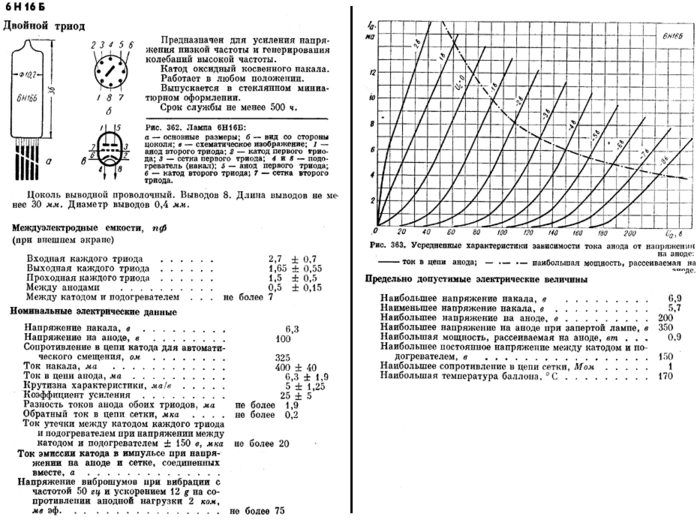

6n16b의.pdf 화일입니다. 영어표기가 많이 이해하기가 쉽습니다.

아래는 통상적으로 사용하는 상태입니다. 최대정격은 위에 있는 러시아어로 나와 있습니다.
내용을 대충 한국말로 설명한다면.

필라멘트 6.3V 이며 전류는 약 400mA가량 흘립니다.

플레이트는 통상 100V 정도에서 사용하며,(최대는 200V입니다)

전류는 이때 4.6mA ~ 8.2mA정도의 조건으로 사용합니다.

허용손실은 0.9W입니다.

전류증폭도는 mA/V 3.75~6.25가 됩니다.

이득이 25~30사이를 나타냅니다.

이 관은 중국에서 Copy하여 만들었기 때문에 중국관들도 보입니다.

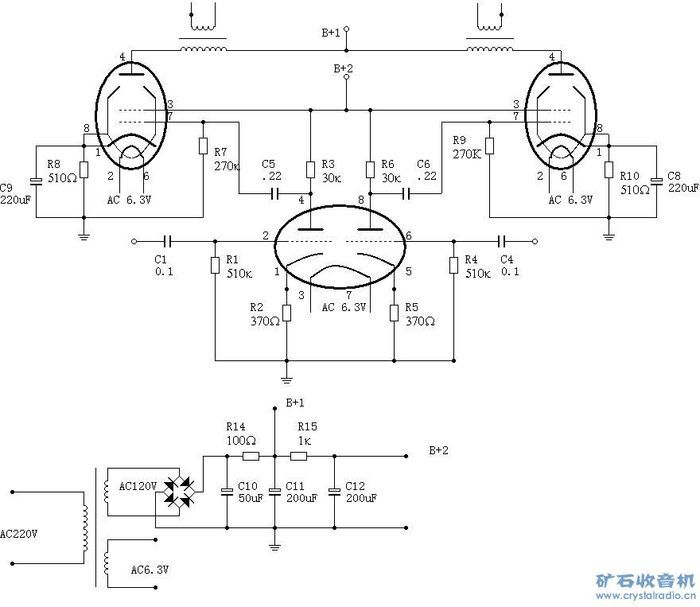

아래 회로는 중국의 한 Site에서 자작하여 만든 회로입니다.

간단한 싱글앰프입니다.

아래관이 6n16b이며, 상위의 관이 6P30P입니다.

회로는
