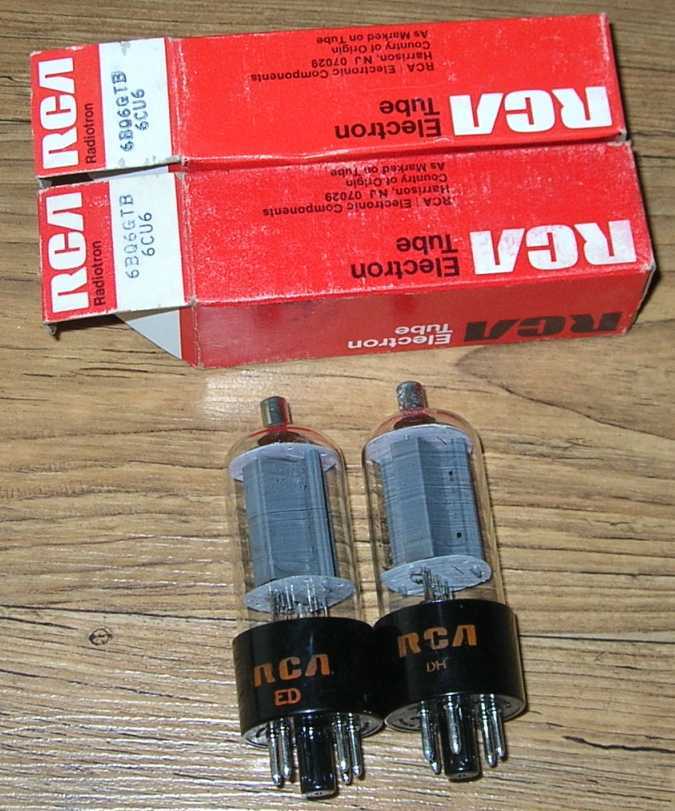

6BQ6관은 TV 수평출력관으로 개발되어 Plate전압을 높게 걸수있고 전류도 많이 흘릴수 있는 빔 5극관입니다.

세계적으로 특정 형번의 NOS진공관들이 줄고 있고,
유명 메이커 진공관은 점점 구하기 힘들어지고 있는 시점입니다.

이에 많은 자작 실험가들이 유명하지 않은번호의 소리좋은진공관을 찾아 실험하고 있고,
이에6BQ6도오디오용으로 좋은 결과을 내었습니다.

참고로 6BQ6관은 유럽 EL36/EL360(EL36의 고출력 버젼)과 매우 비슷한 특성을 가지고 있습니다.

당연한것이 EL36관은 6BQ6의 유럽 개량형관입니다.6BQ6자리에 EL36/EL360을 꽂아서 쓸수 있습니다.

EL360과 EL36관을 꽂아 보니, 그냥 사용해도 전혀 문제가 없습니다.

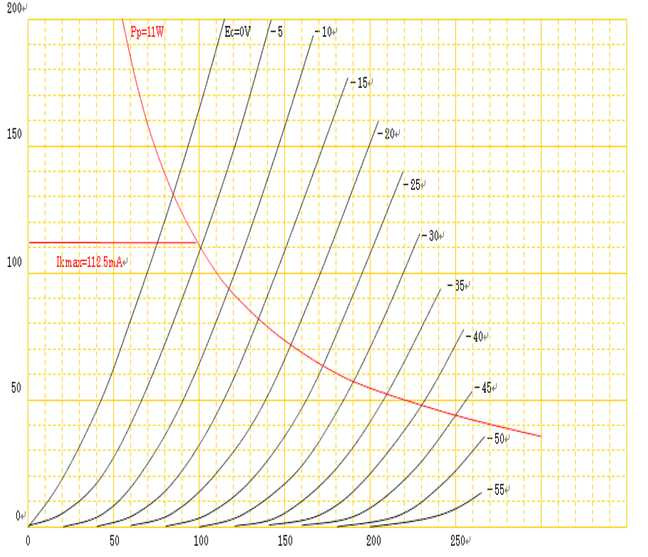

아래 그래프는 3결접속 특성 그래프입니다.

아래는 공개된 회로 입니다

개략적으로만 표시되어 있습니다.

진공관 메뉴얼언아래 링크를 참조 하세요.

http://tubedata.milbert.com/sheets/093/6/6bq6GTB.pdf

소리는 6V6과 비교했을때, 저역이 더 박력있고, 전체적으로 남성적인 소리입니다.

핀 배열도 6V6과 비교했을때, Plate가 꼭지로 이동했습니다. 다른 부분은 같습니다.

케소드 저항값 변경으로 이에 쉽게 6V6관 앰프로 가거나, 6BQ6 로 변경할수 있습니다.
