진공관을 투시한 사진

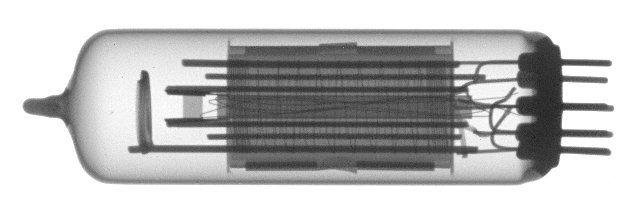

아래 사진은 EL84(6BQ5)를 투시한 사진입니다.

내부에 케소드 내부에 히터선과

Grid1 지지대, Grid2 지지대, 그리고 Grid3 지지대와 선이 보입니다.

제가 한것은 아니고, 해외 Site에서 퍼온사진입니다.

Xray를 생성하고 진공관에 쏘여서 사진으로 찍은것입니다.

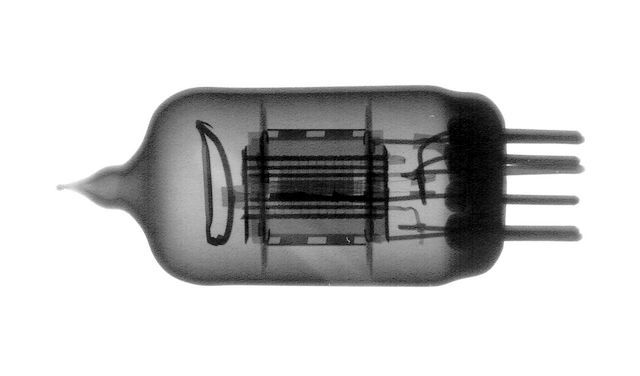

아래는 6AK5관입니다.

중간중폭단으로 많이 사용되는 진공관이며 높은 증폭도를 위해서 당연히 5극관입니다.
