확장 램카드

APPLE 8비트 컴퓨터는 //+ 경우에는 RAM이 64KB이다.

6502 CPU가 다룰수 있는 기본적인 최대 RAM Size이다.

메모리를 확장하기위해 Memory Banking방법으로 확장하는 방법이 있다.

그중에 간단한 자료를 구해 확장을 시도하였다.

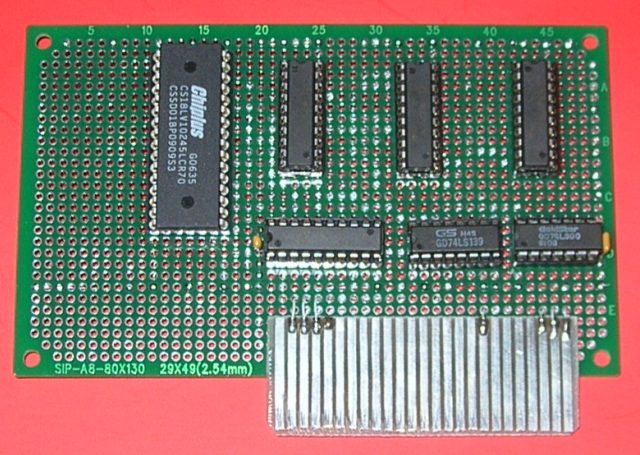

SRAM 1M 짜리로 연결하였다.

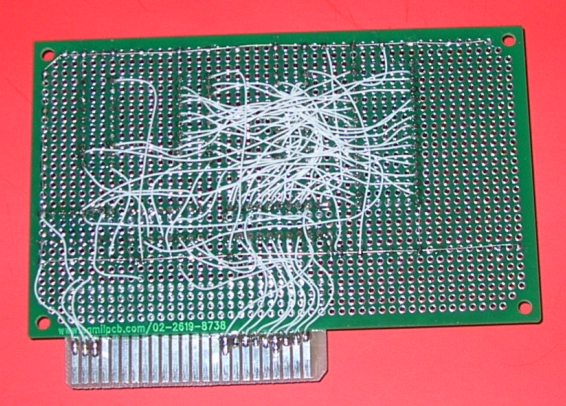

Address 는 Latch로 확장하였고, Data BUS의 과부하가 걱정되어 LS245를 이용하였다.

큰 무리없이 잘 동작할듯..

초기에 Latch의 잘못된 동작으로 NOT입력으로 바꾸었으며,

지금은 동작하는것 같다.

그런데 확장한 이유중의 하나인 디스크 복사시에 좀더 편리하게 쓰려고 했는데,

DISK MUNCHER에서 인식하지를 못한다.

무척 짱난다. ㅋ

열심히 만든 보람도 없이...

암튼, 기본적으로 좀 다른부분은 있지만, 동작에 문제가 되는 그런것은 아닌데...

암튼, 확인이 필요하다.

슬롯 영역에 RAM을 하나 더 넣기로 했다. 어짜피 부팅 기능을 하려면 ROM영역에 RAM이라도 하나

있어야 쉽게 사용할 수 있다.
